OGREVANJE IN HLAJENJE Z MAVČNO KARTONSKIMI PLOŠČAMI

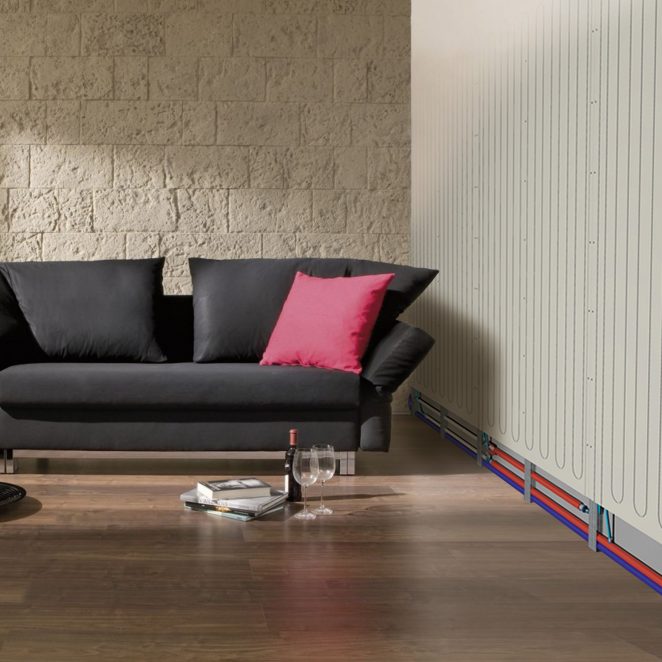

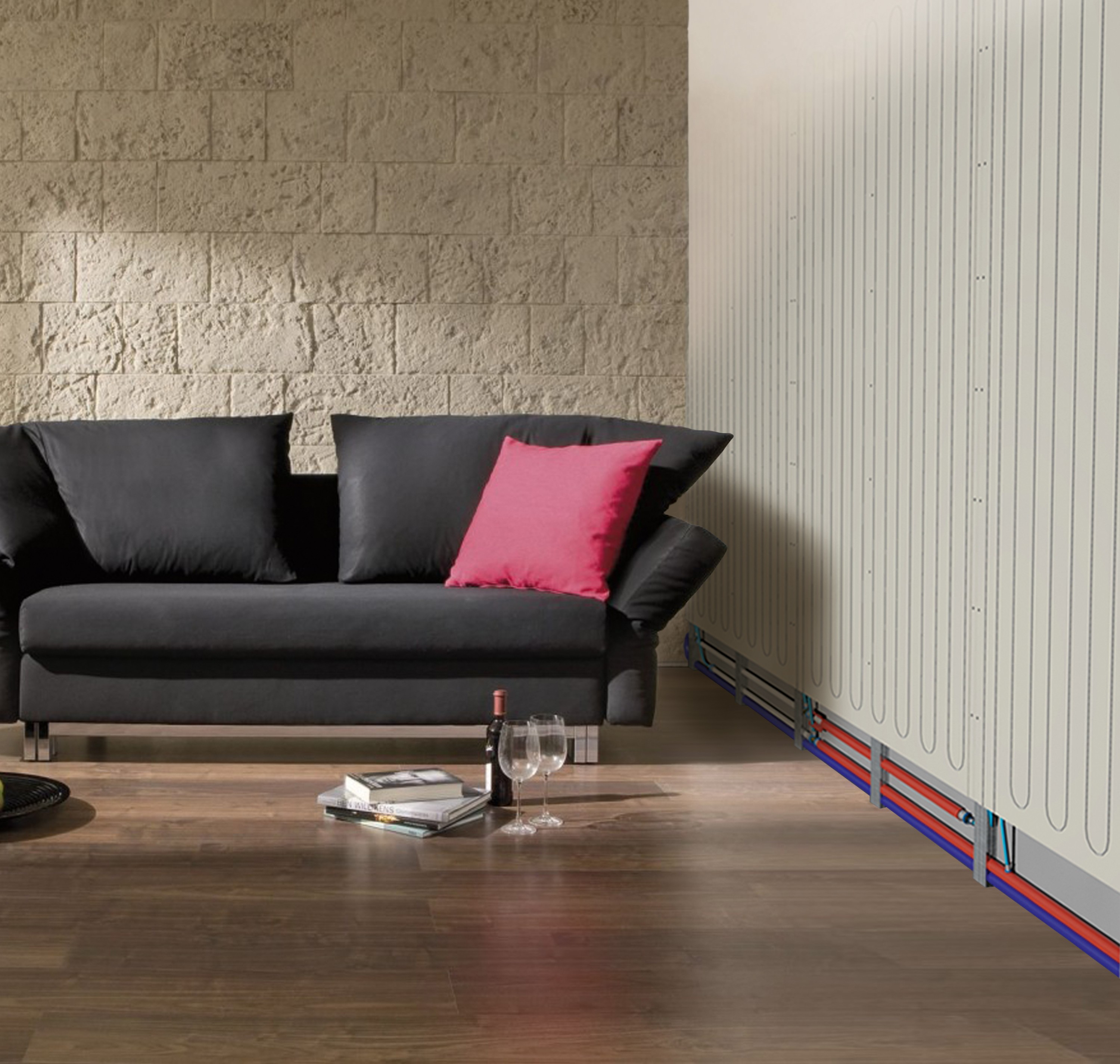

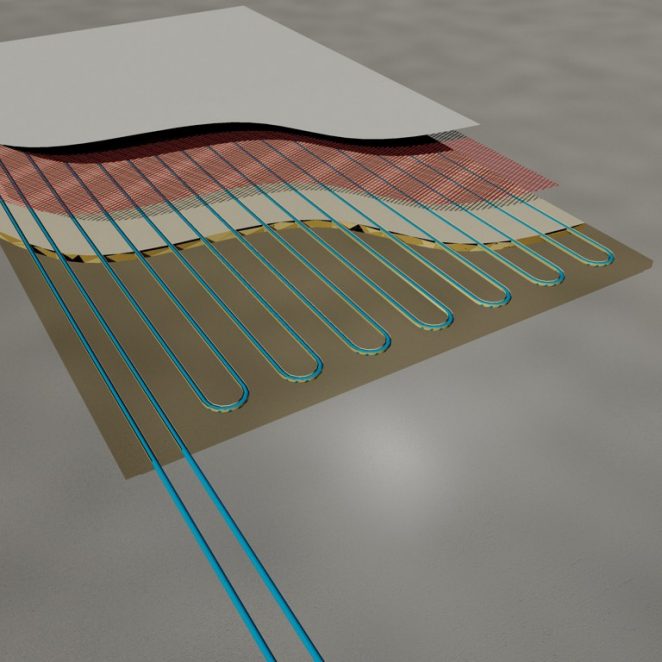

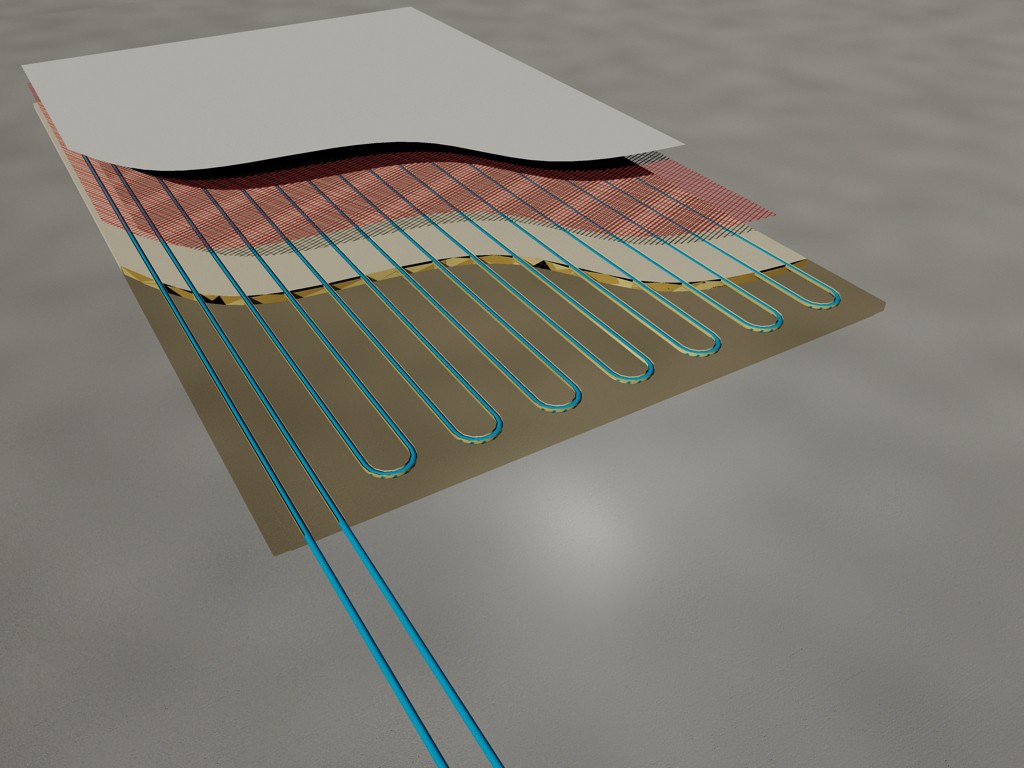

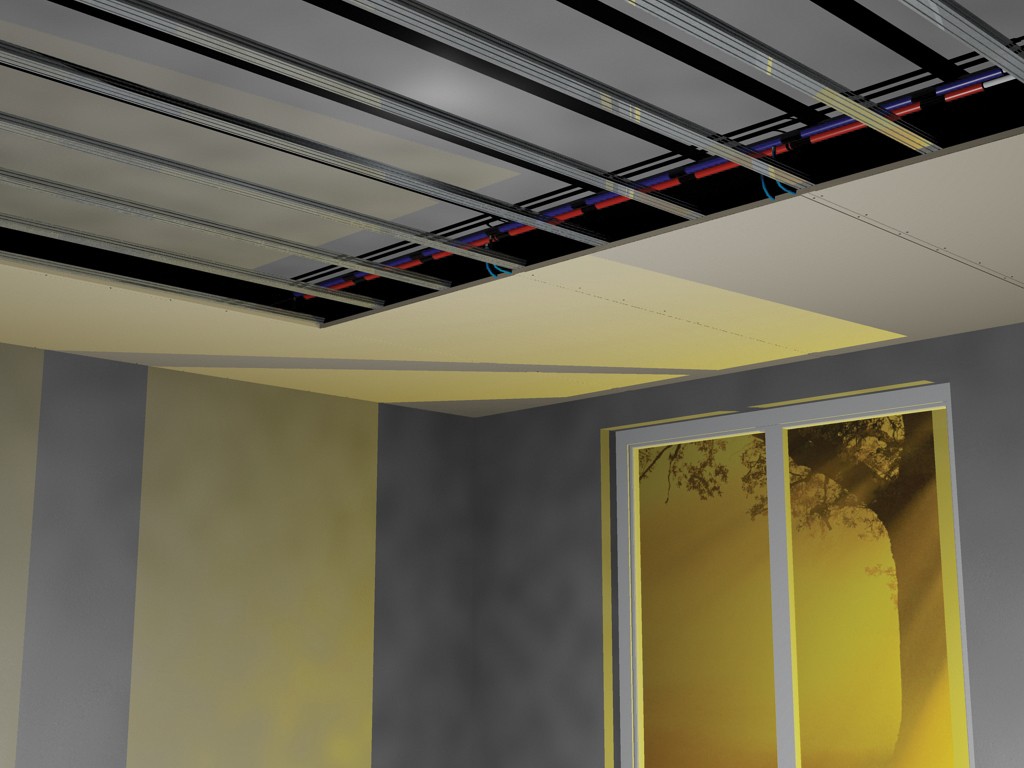

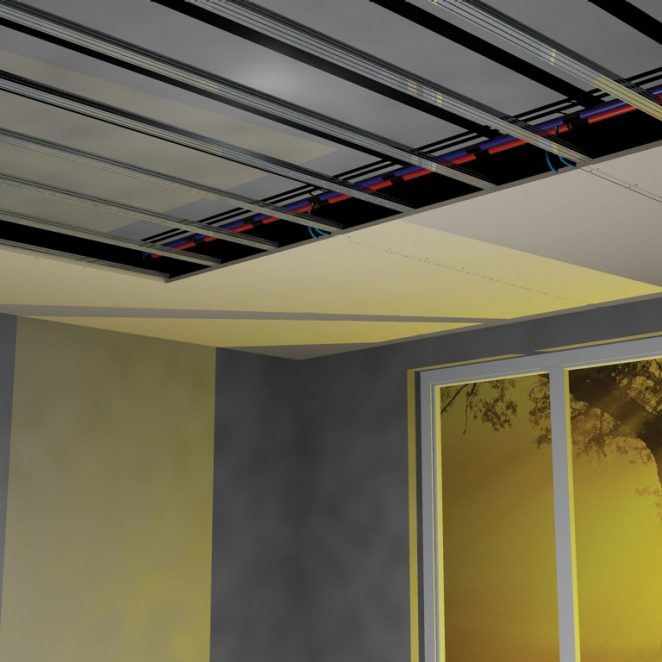

Plošča za ogrevanje je mavčno-kartonska plošča debeline 15 mm z cevmi debeline 10 mm, ki so na spodnji strani plošče. Cevi se vgradijo v ploščne utore za boljšo toplotno prevodnost. Za povečanje trdnosti plošče je le ta na strain z cevmi prekrita z fleksibilnim slojem lepila ojačanim z mrežo iz steklenih vlaken. Odaljenost središča plošče do središča cevi je 75 mm. Cevi so na zadnji strani plošče.

Druga stran plošče, na kateri ni cevi, je obrnjena proti sobi in ima narisano tanke črte tam kjer so položene cevi, tako da je vidno mesto na katerem se ne sme vrtati. (pri beljenju ta znak potemni)

Prikjlučne cevi na plošči imajo dolžino 1 m, tako da lahko sigurno dosežejo linijo dovodnih cevi 20x2 mm.

Standardne mavčno-kartonske plošče niso izdelane iz impregniranih (RBI ali RFI) plošč, so pa na voljo v kolikor se kupci odločijo za njih. Maksimalna temperature ogrevanja plošče je 50° C.

Dimenzije plošče

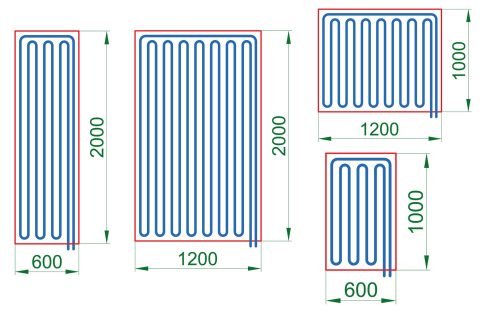

Površine vsake dimenzije plošče (A) in dolžina cevi (I), ki je v plošči:

1. A=1,2 m², l=16 m     2. A=2,4 m², l= 32m

3. A=1,2 m², l=16 m     4. A=0,6 m², l= 8,2m

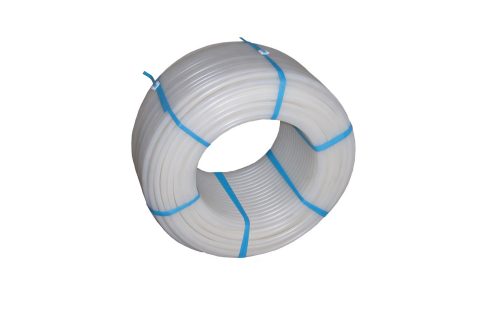

Cev PERT/EVOH/PERT, 5-slojna, brez kisikove difuzije, vgrajena v ploščo 10x1,3 mm

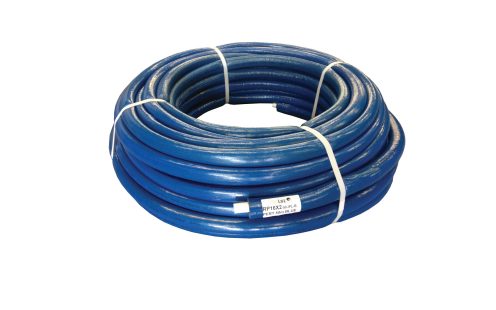

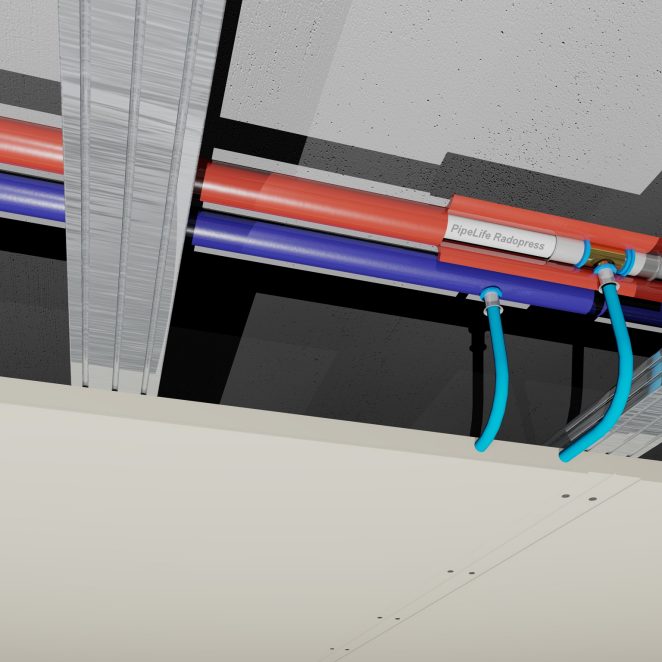

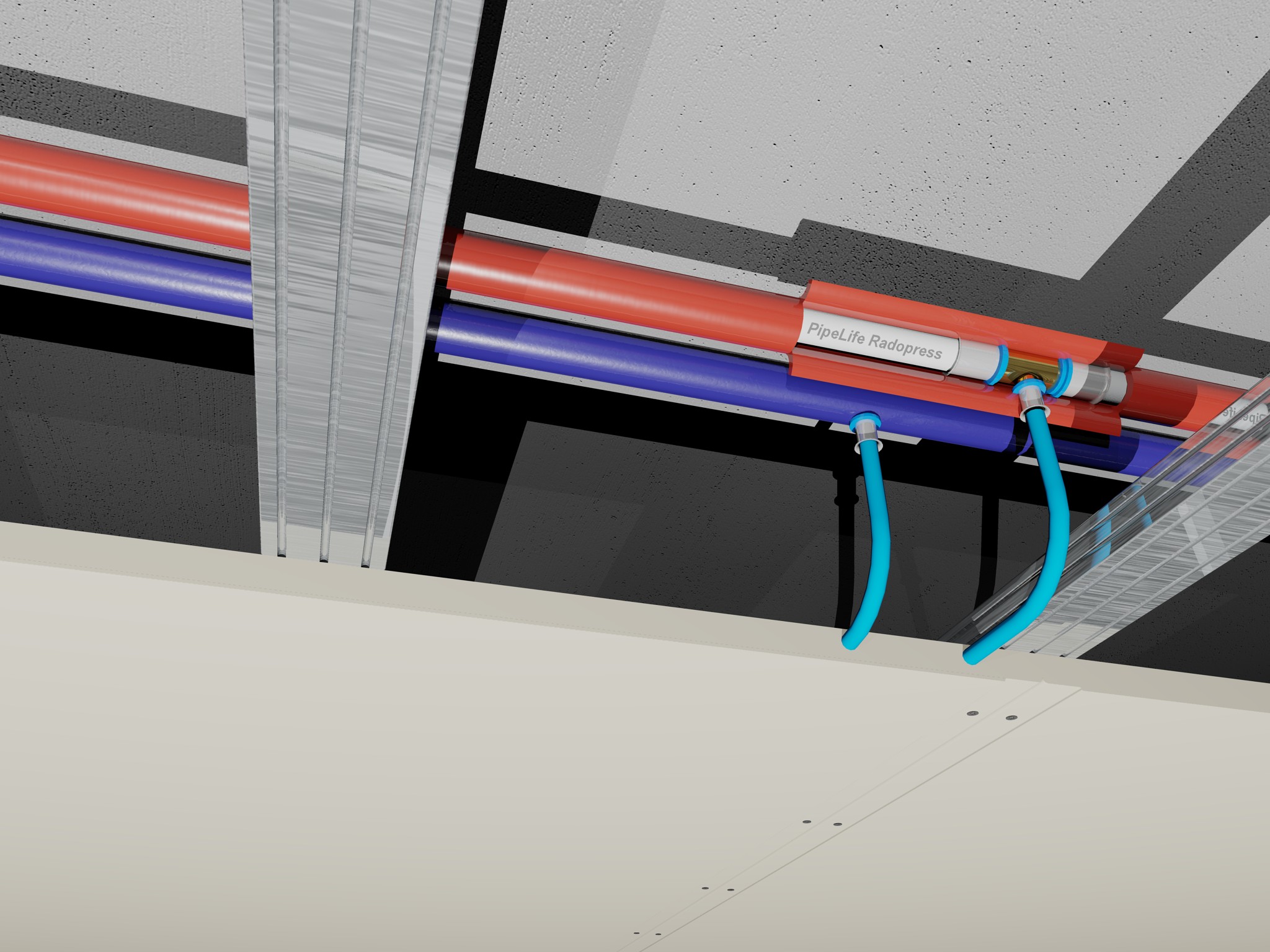

Povezovalna linija plošče z razdelilniko mora biti narejena iz PEX/ALPEX 20x2 mm cevi, 5-slojnih z aluminijasto zaporo. Za to povezovalno linijo se priporoča, da so cevi izolirane, da se zmanjša izguba toplote. To lahko dosežemo z dodatnim izoliranjem, ali pa z izbiro pred-izoliranih RADOPRESS cevi.

Plošče se spajajo s pomočjo spojnih elementov, ki se stiskajo z TH sistemskimi kleščami. Zradi Tichelmannove sheme, ki se uporablja za spajanje plošč na povezovalno linijo, so potrebni samo trije pripomočki. Za povezovanje plošče z linijo rabimo T.kos 20/10/20 in redukcijo 20/10, če pa je potrebno še spojka 10 mm.

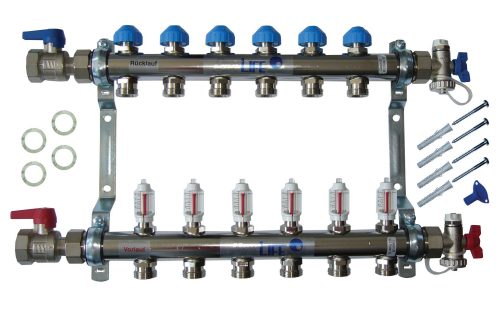

Krogi ogrevanja in hlajenja se uravnavajo preko razdelilnikov. Razdelilniki z napravo za merjenje toka kontrolirajo dejansko stopnjo pretoka, zapirajo/odpirajo in prezračujejo ogrevalne kroge kot je potrebno.

Pri natovarjanju in prevozu je potrbno paziti, da se izognemo poškodbam in zlomom plošč. Pri ročnem prenašanju je potrbno ploščo držati pokončno, da je se plošča zaradi lastne teže ne prelomi.

Mavčno-kartonske plošče so zelo občutljive na vlažnost in okoljsko temperature. Pred začetkom inštalacije se morajo plošče za 48 ur vskladiščiti v isti prostor kjer bodo zmontirane, da se uravnajo z višino vlage v prostoru. Skladiščenje  plošč se lahko začne potem, ko so vsa “mokra” dela (ometavanje, polaganje estriha) končana, in sušenje zaključeno.

Mavčno-kartonske plošče za ogrevanje in hlajenje se morajo skladiščiti na ravni, vodoravni površini , ki je primern za to vrsto blaga. Paket, ki se odpremlja je naložen na paleti, ki omogoča ravno površino, vendar mora biti objekt vseeno zavarovan in pripravljen na to vrsto blaga.
