OGREVANJE IN HLAJENJE PRI SPUŠČENIH STROPOVIH

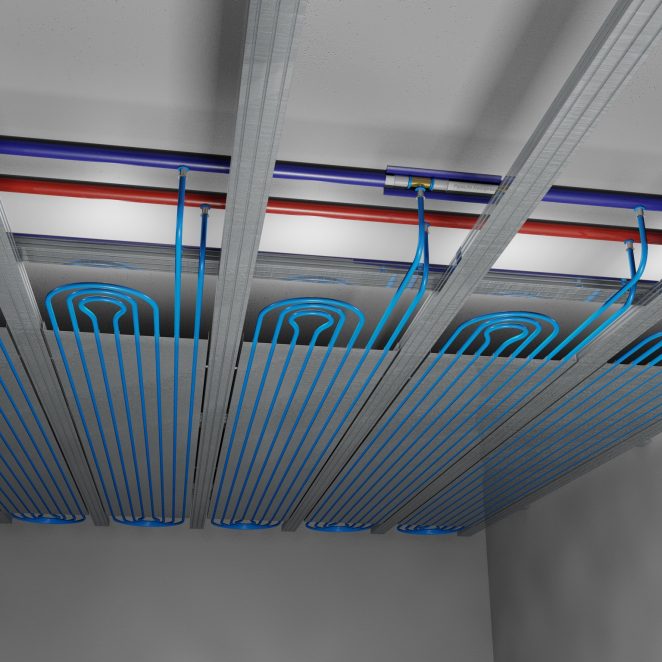

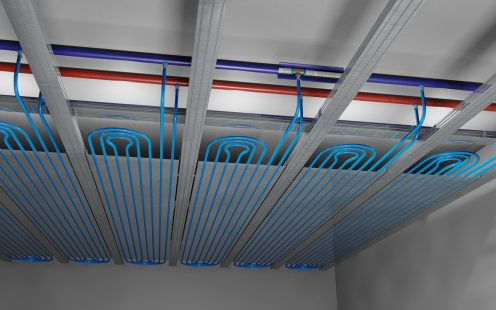

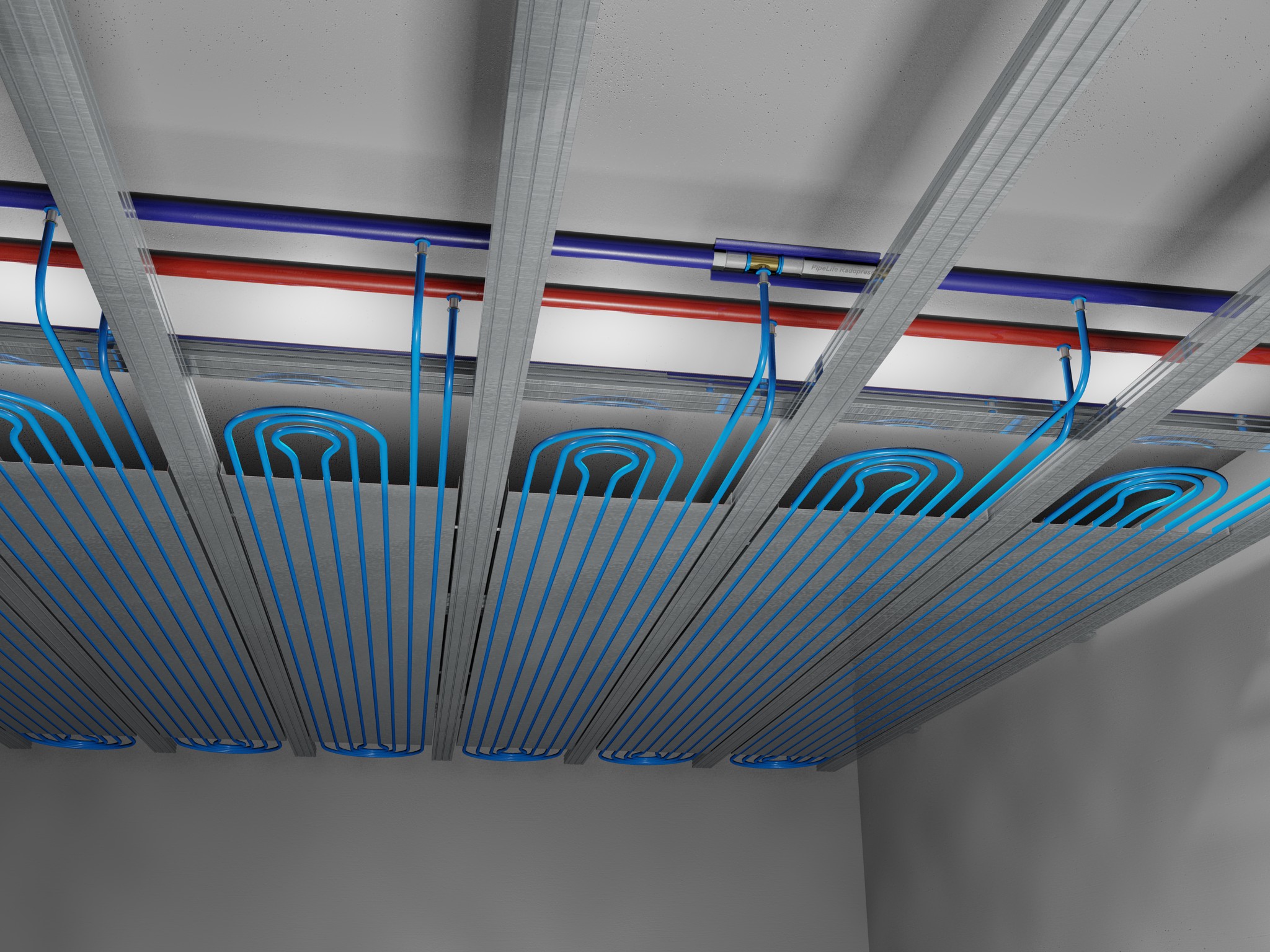

Plošče za ogrevanje in hlajenje CDP-400 se lahko uporabljajo skoraj v vsaki hiši, v kateri razpoložljivi prostor omogoča postavljanje spuščenega stropa. Dizajn sistema je fleksibilen za prilagajanje zgradbi ali idejam notranjega prostora.

Uporabi se lahko v:

samostojnih hišah
stanovanjskih zgradbah
pisarnah
zdravstvenih domovih
ostalih javnih zgradbah

Za izgradnjo funkcionalnega Sistema so potrebni sledeči elementi:

· Konvektorska CDP-400 plošča za Ogrevanje in hlajenje z integrirano PERT-EVO-PERT petslojno cev 10x1,3 mm brez difuzije kisika in nosilcem za CD profil
· RADOPRESS petslojna predizolirana plastična cev z aluminijskim vložkom
· Spojni elementi (T-kos, reducirka, spojka itd)
· Razdelici za ploščno ogrevanje
· Kompleten sistem kontrole za uresničitev operativnih potreb

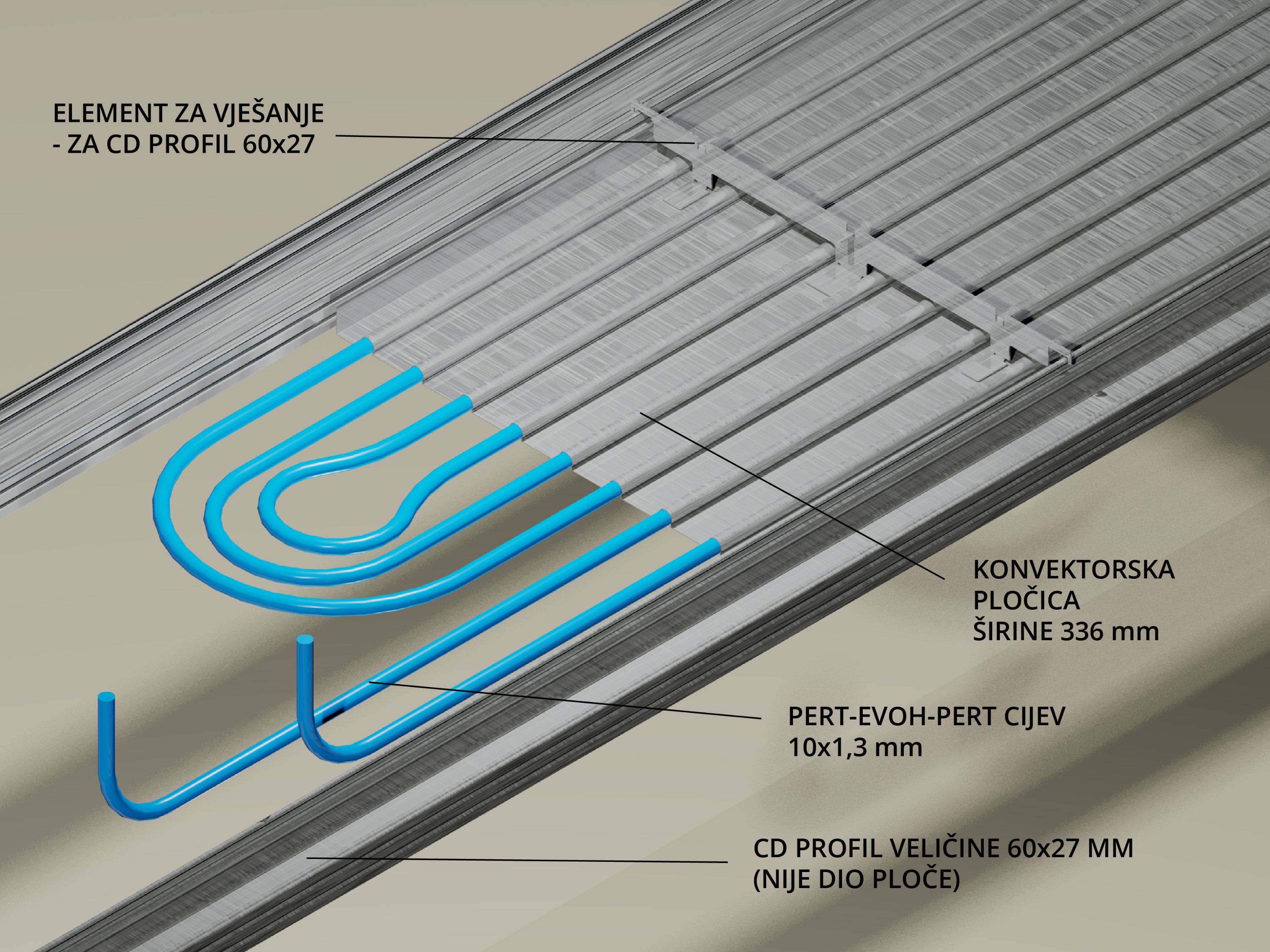

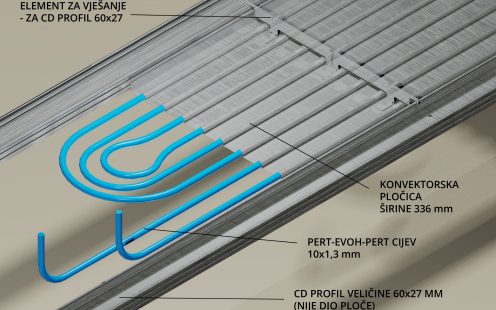

PLOŠČA CDP-400

Glavna vrednost plošče so utori v celotni širini 336 mm za razporeditev toplote.

Zahvaljujoč zaokroženim robovom konvektorske plošče, je prenos toplote med ploščo in CD profilom mnogo boljši in rezultat tega je enakomirna temperatura stropa.

Zavarjeni elementi za obešanje odgovarjajo podporni strukturi profila CD 60/27 za obešene stropove. Cev za ogrevanje je pet slojna PERT/EVOH/PERT velikosti 10x1,3 mm brez kisikove difuzije.

Plošče za ogrevanje in hlajenje CDP-400 so širine 336 mm. Dolžina plošče pa varira od 1000 do 2500 mmodvisno od velikosti prostora. Dolžina je skupna dolžina plošče, vključno z premičnimi deli cevi. Dolžina konvektorske plošče je za 500 mm manjša od dolžine, ki je navedena v kodi izdelka.

CEVI

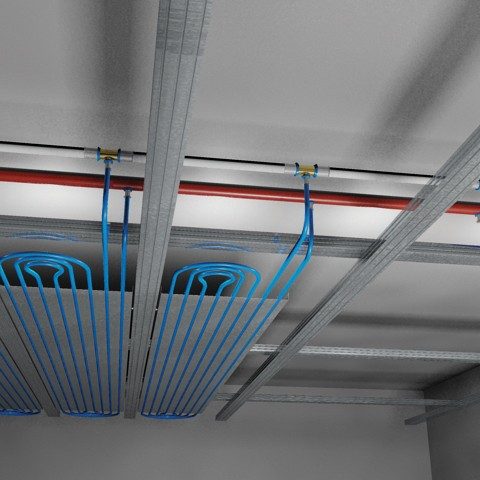

Distribucijska linija, ki povezuje plošče z razdelilcem mora biti narejena z petslojnimi cevmi 20x2 z Al zaporo. Ta povezovalna linija mora biti izolirana,da prepreči izgubo toplote med dovajanjem. To lahko dosežemo z dodatnim izoliranjem, ali pa z uporabo pred -izoliranih cevi RADOPRESS.

ORODJE

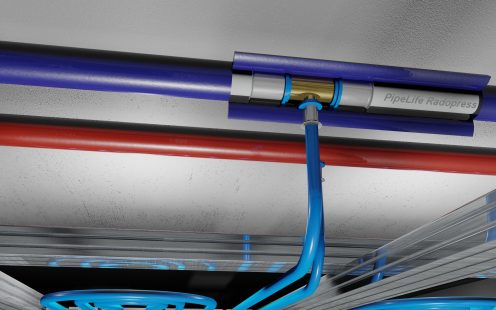

Plošče se na distribucijsko cev spajajo z T-kosi in reducirnimi spojkami, ki se stiskajo z TH zatiskovalci.

NAVODILA ZA VGRADNJO

Pred naročilom CDP-400plošč, morate preveriti, če imate ustrezni prostor za skladiščenje.

Pred montažo CDP-400 plošč je treba narediti vsa ostala gradbena,inženirska, električna in druga dela, ker se ta dela po končani montaži plošč ne bodo mogla narediti.

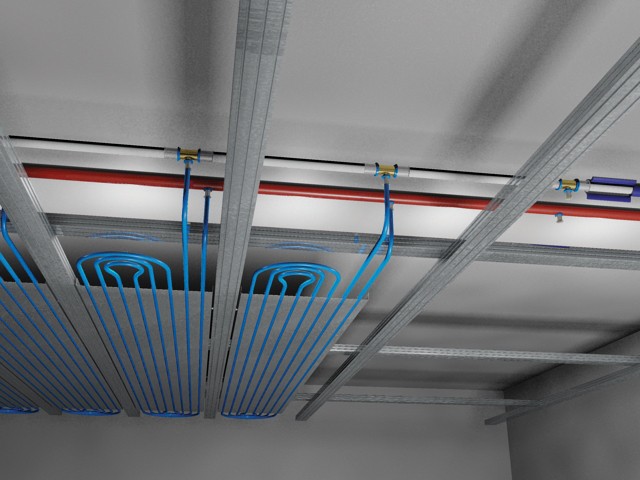

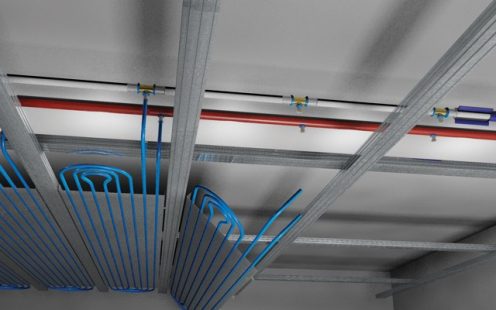

Plošče za ogrevanje in hlajenje se lahko montirajo v standardno konstrukcijo spuščenega stropa, ki je narejen z metalnim profilom 60/27 CD. Spuščeni strop in njegova nosilna konstrukcija morajo biti narejeni v skladu z pravili o vgradnji mavčno kartonskih plošč, upoštevati pa je potrebno dodatno težo zaradi cevi. Zaradi velikosti CDP-400 plošč, se za montažo ponavadi uporablja profil 400 mm CD od sredine do sredine.

Podrobni gradbeno mehanski načrti točno prikažejo kakšna količina in dimenzije plošč je potrebnih za objekt. Velikost in število plošč se vedno odpremlja glede na izračun v projektu. Pomembno je, da se točno določena plošča vgradi na točno določeno mesto, v nasprotnem, ne samo da bo prišlo do problema v količini plošč, ampak lahko pride do napak v pritisku, če se spojijo plošče različnih velikosti v eno zanko. To lahko privede do napak pri delovanju.

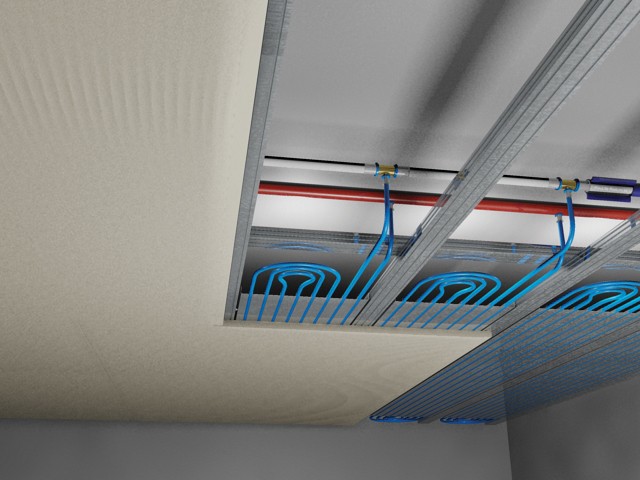

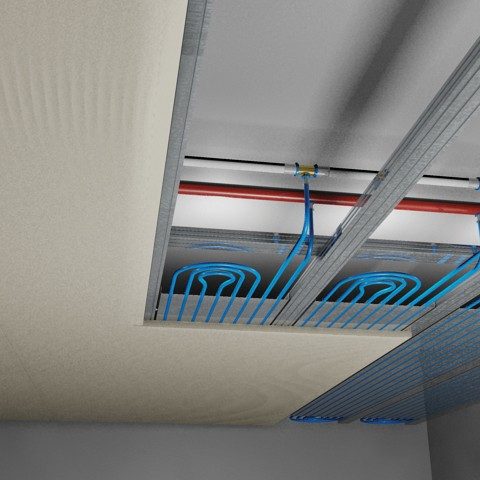

Priporoča se, da se spodnji del montažnega profila (z križnimi spojkami) ne pritrdi, tako se cela plošča lažje pritrdi v celoti. Zaželeno je, da se inštalacija začne z pritrjeno stransko steno, ali z montažnim profilom. Če je rebrasti okvir pritrjen, in če prostor to omogoča, se lahko plošča pritrdi z dvigom pod kotom nad montažnim profilom. Med spodnjo ravnino pravilno pritrjene plošče CDP-400 in spodnje ravni CD profila je okoli 1 mm prostora da se omogoči pravilen spoj med ploščo CDP-400 in zgornje ravnine mavčno kartonske plošče, ki služi kot zaključni sloj.
