SLAB 16 – SISTEM OGREVANJA IN HLAJENJA

Zgradbe, ki so zgrajene z monolitno betonsko ploščo omogočajo, da se vse mehanske komponente, ki se ponavadi izvajajo na stropu, postavijo v samo ploščo. Med temi so tudi cevi, ki omogočajo ogrevanje in hlajenje.

SLAB - 16

Stropni sistem ogrevanja vgrajen v mavčno-kartonsko ploščo

Glede notranjosti se uporablja strop “brez pregrade”, kjer ni nobenih ovir. Betonski sloj je prav tako uporaben za ogrevanje in hlajenje. Cevi se nahajajo 10 mm nad spodnjo ravnino, tako se doseže prava rešitev za trenutne potrebe.

Vidiki gradnje na ravni podlagi:

delo je enostavno (ni potrebe za naporno delo nad glavo)
hitrejša inštalacija
ne potrebujemo lestev ali gradbenih odrov
sistem ogrevanja je narejen iz predfabriciranih sklopov (modulov)
strop ne rabi ometa, samo tanek sloj kita

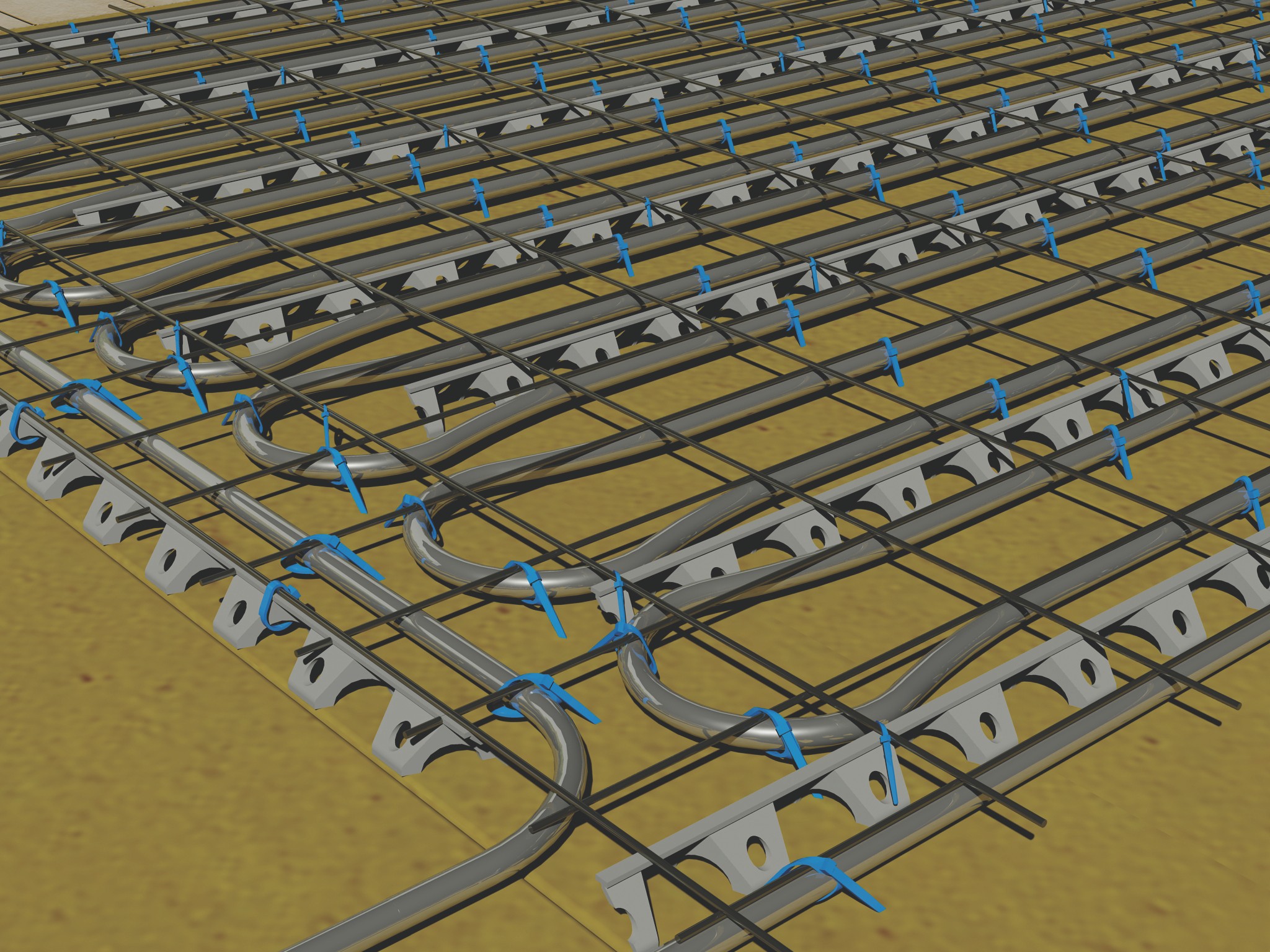

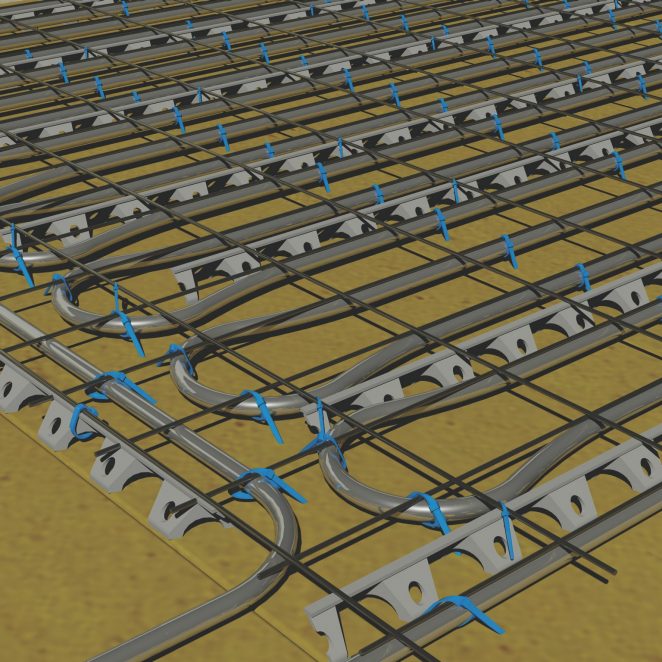

MODUL OGREVANJA

Vsak modul setavljajo naslednji elementi:

armatura 100x100 mm, debeline 4 mm
30 mm distančnik
16x2 mm petslojna cev z aluminijskem srednjim slojem, v rasterju 100 mm
kabelske vezice za pritrditev večslojnih cevi
oznaka

Tolmačenje kod proizvoda na modulu – SLAB16-160 X 425-04-L

SLAB16 – Vrsta proizvoda, cev premera 16 mm
160 - Širina modula u cm
425 - Dolžina modula u cm
4 - Dolžina priključnih cevi u m
L - Smer priključka, L= levo R = desno ("R" desno i " L " levo je stran priključka modula v inštaliranem položaju

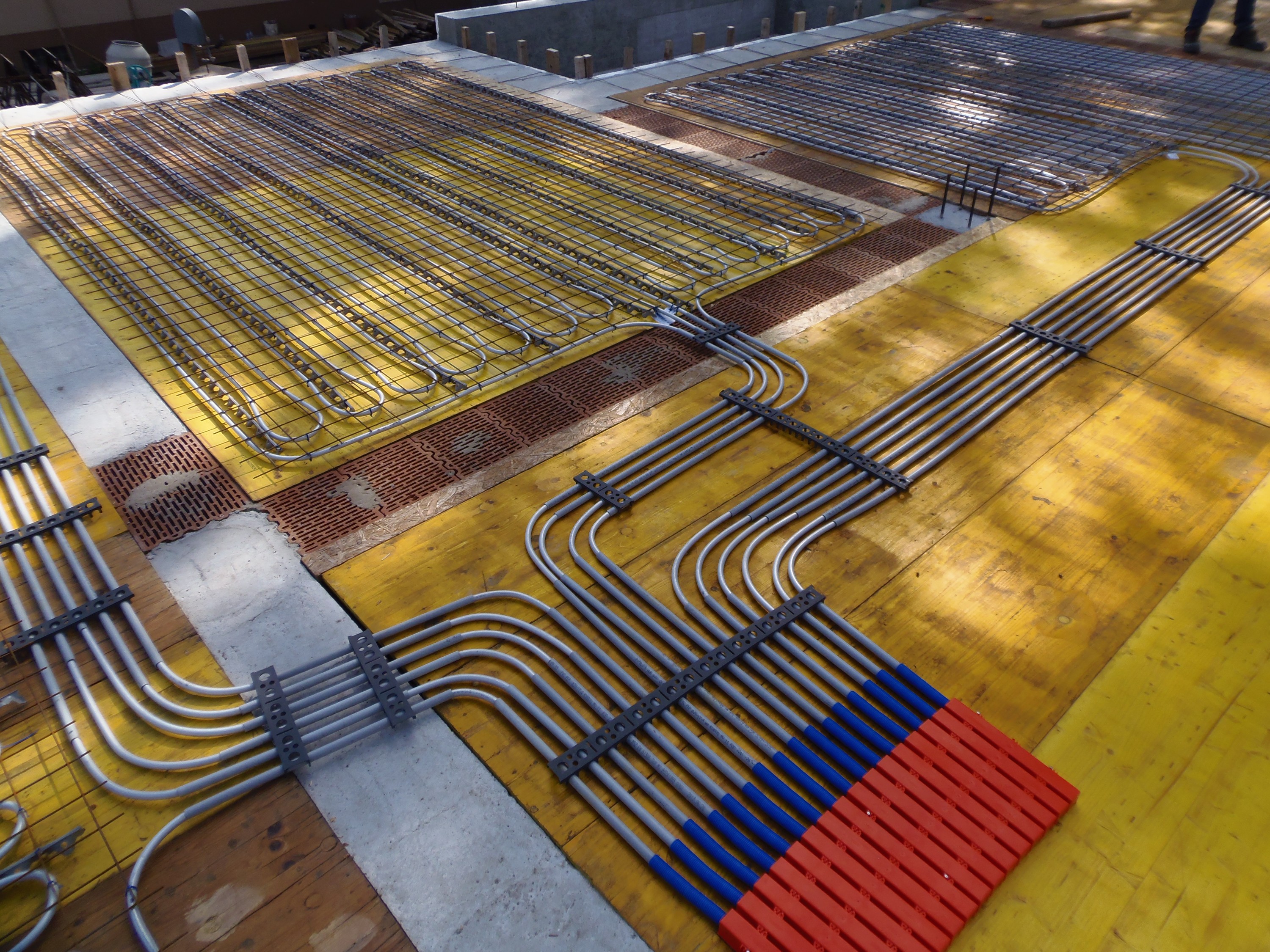

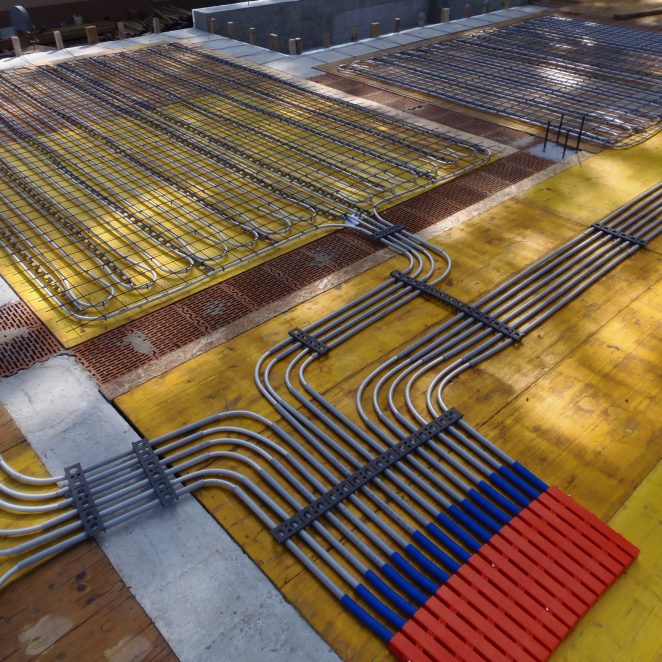

Glede na to da se moduli nahajajo na različnih odaljenosti od razdelilcev, je očitno da je dolžina priključnih cevi različna tudi v primeru ko so moduli enake velikosti. Zato priporočamo, da ste pozorni na oznako dolžine priključne cevi. V primeru mešanja modulov se zgodi, da priključna cev ne bo zadosti dolga, ali pa bo kasneje zmanjkala. Na osnovi informacij na nalepki lahko točno določite modul SLAB-16

Modul instaliran po predhodnem načrtu mora biti pričvrščen z žeblji iz nerjavečega jekla na štirih robovih, da se izognemo naknadnemu bočnemu premikanju pri montaži. Kljub temu da se lahko moduli premikajo, svetujemo da to naredite samo v primeru da je neizbežno.

VGRADNJA SISTEMA

Priprava betonske plošče za vgradnjo, kot so vgradnji nosilci, prilagoditev ravnine, priprava neprepustnega materiala itd.
Priprava delovnega področja, končna uskladitev različnih načrtov projekta, preverjanje mogočih težav
Označitev prostora po načrtu
Postavljanje pomožne opreme, kot so električni spoji, ki se nahajajo pod modulom SLAB-16
Postavljanje in vgradnja modula SLAB-16 kot je v načrtu

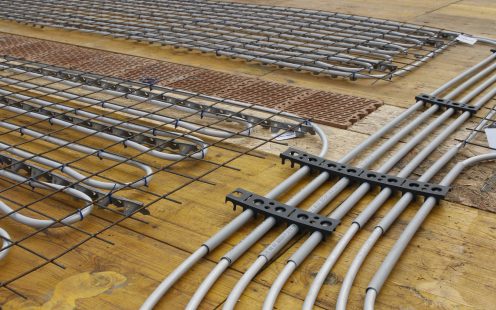

Vgradnja priključnih cevi, montiranje v zaščitne cevi, postavitev in pozicioniranje razdelicev
Vgradnja kovinskih konstrukcij, postavljanje električnih in drugih npr. Ventilacijskih cevi , betoniranje
Končna inštalacija ogrevalnega in hladilnega sistema, povezava z modulim in polnjenje sitema
Tlačni test, delovanje, končne prilagoditve
